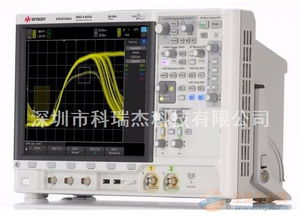

是德科技MSO-X 4032A与MSO-X 4034A 高性能混合信号示波器的分析与应用

在电子测试测量领域，混合信号示波器（Mixed Signal Oscilloscope, MSO）已成为设计和调试现代复杂系统的关键工具。是德科技（Keysight Technologies，前身为安捷伦电子测量事业部）推出的MSO-X 4032A和MSO-X 4034A，便是其中两款面向中高端应用的杰出代表。它们不仅继承了Infiniium系列示波器的优异性能，更深度融合了逻辑分析功能，为工程师提供了全方位的信号洞察能力。

一、核心性能概览：速度、精度与通道的平衡

MSO-X 4032A与MSO-X 4034A的核心区别在于模拟通道数量：4032A提供2个模拟通道加16个数字通道，而4034A则提供4个模拟通道加16个数字通道。这一设计让用户可以根据项目实际需求（例如是专注于双路差分信号分析还是更复杂的多路系统）进行灵活选择。

两款仪器均拥有高达350 MHz的带宽和4 GSa/s的采样率，确保了在高频信号捕捉与精细时序测量方面的可靠性。其标配的深度存储器（标准4 Mpts，可升级至更大容量）能够捕获长时间的信号序列，便于分析间歇性故障或复杂的协议数据包。

二、混合信号测量的核心优势

1. 集成化视图：最大的优势在于将模拟波形与数字逻辑波形在同一时间基准下同步显示。工程师可以同时观测模拟信号的细节（如噪声、纹波、过冲）和与之关联的数字控制信号（如SPI、I2C、并行总线），直观地看到因果关联，极大加速了嵌入式系统、数字电源、机电一体化设备的调试进程。

1. 强大的触发与分析系统：仪器支持丰富的触发组合，例如在模拟通道边沿触发的条件依赖于特定数字通道的模式。配合内置的串行协议触发与解码功能（支持I2C, SPI, UART, CAN, LIN等常见协议），可以快速隔离总线上的特定数据帧，并将其内容以十六进制或二进制形式直接解码显示在波形上方，无需手动计算。

1. 数字通道的高性能：其16通道数字输入（需配合N2816A逻辑探头）拥有高达2 GSa/s的采样率和超低的时序抖动，能够精确测量数字信号之间的建立/保持时间、毛刺和窄脉冲，性能堪比独立的逻辑分析仪。

三、用户体验与扩展能力

是德科技为这两款MSO配备了直观的图形化用户界面和响应迅速的电容触摸屏。诸如Infiniium系列著名的MegaZoom IV智能存储技术，能够实现无缝的缩放与平移，在观察全局趋势和微观细节时都不会出现卡顿或死区。

在扩展性方面，它们提供了丰富的选项：

• 测量与应用软件：可添加高级数学函数、抖动分析、电源质量分析等专业软件包。
• 探头生态系统：兼容是德科技全系列有源/无源电压探头、电流探头，满足从高阻抗电路到大电流测量的不同需求。
• 连接与自动化：标配LAN、USB和GPIB接口，支持SCPI指令，易于集成到自动化测试系统中。

四、典型应用场景

1. 嵌入式系统设计：同时调试微处理器的模拟传感器输入、电源完整性和其控制的数字外设（如存储器、显示器驱动）。
2. 电源设计与测试：分析开关电源的开关节点波形、电感电流（配合电流探头）与PWM控制逻辑的同步关系，测量效率、纹波和动态响应。
3. 机电设备与接口调试：用于调试电机驱动器、逆变器，以及分析CAN/LIN总线在汽车电子或工业控制中的通信问题。
4. 数字逻辑与定时验证：验证FPGA或CPLD的多个数字输出信号的时序是否符合设计规范。

###

是德科技MSO-X 4032A和MSO-X 4034A混合信号示波器，凭借其均衡的带宽、高采样率、深存储以及真正集成化的模拟与数字分析能力，在性能与性价比之间取得了良好平衡。它们不仅是实验室的得力工具，也适用于教育、研发和制造测试环境。对于面临混合信号系统挑战的工程师而言，选择其中一款意味着获得了一个能够透视信号世界全貌的“全能助手”，能显著缩短产品开发周期，提升问题诊断的效率与精度。
